QJB1.1/6-260/3-980铸铁式潜水搅拌机

简要描述:

QJB1.1/6-260/3-980铸铁式潜水搅拌机,电机绕组绝缘等级F级,防护等级为IP68,选用优质轴承和电机防凝露装置,使电机的工作更安全

分享到: 1
在线留言
QJB1.1/6-260/3-980铸铁式潜水搅拌机

    • 产品信息

    • 产品名称: 潜水搅拌机QJB1.1/6-260/3-980

    • 品牌/厂家:南京兰江

    • 电机功率:1.1kw

    • 叶轮直径:260mm

    • 转速:980r/min

    • 电流:3.2


适用范围混合

搅拌系列潜水搅拌机适用于各种水处理。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。QJB型潜水搅拌机

1、污水(废水)/活性污泥的混合
2、控制浓缩污泥分离
3、酸、碱中和及PH值调整工艺
4、防止颗粒在池壁和池底的凝结和沉淀
5、提高传热系统的效率

潜水搅拌机在下列条件下应能正常连续运行:
1、高介质温度不超过40℃
2、介质的PH值在5-9
3、介质密度不超过115KG/M^3
4、长期潜水运行,潜水深度一般不超过20米
5、流速不低于0.15m/s



特别提示:
潜水搅拌机必须完全潜入水中工作,不能在易燃易爆和强腐蚀性及高温的环境中工作。钢膨胀螺栓须按要求固定,安
装完毕后,必须将电缆拉紧固定好。
针对特殊环境下的要求,我公司可为用户提供特殊设计。


性能特点

1 结构紧凑、操作维修简单、安装检修方便、使用寿命长;
2 叶轮具有很好的水力设计结构,工作效率高,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞;
3 与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀;
4 电机绕组绝缘等级F级,防护等级为IP68,选用优质轴承和电机防凝露装置,使电机的工作更安全;
5 两道机械密封;


型号表达方式
南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图9


性能参数表QJB1.1/6-260/3-980铸铁式潜水搅拌机

  • 搅拌机在额定电压380V,频率为50Hz,绕组绝缘等级F级,防护等级IP68,工作制式Ⅰ条件下。QJB1.1/6-260/3-980铸铁式潜水搅拌机

南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图10

安装系统(支撑架为选配):
南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图11


南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图12

南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图13

南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图14


选型注意事项

潜水搅拌机的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,一般可用流速来确定。根据污水处理厂不同的工艺要求,搅拌机很好流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所,如:污水池、污泥池、生化池;其次是介质的参数,如:悬浮物含量、粘度、温度、PH值;还有水池的形状、水深等。
搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的,根据具体情况采用一台或多台搅拌机。

混合搅拌型
1 根据图B1或表B1确定待搅拌介质的污泥校正系数。
2根据图B2或表B2确定搅拌池的池型校正系数。
3按每立方米清水所需耗功5 w,乘以污泥校正系数,再乘以池型校正系数,得出每立方米待混合搅拌介质所需耗功的实际值,再乘以待搅拌介质的体积,得出整池待混合搅拌介质所需的功率。

低速推流型
1 根据图B1或表B1确定搅拌池的池型校正系数。
2根据图B2或表B2确定待搅拌介质的污泥校正系数。
3根据搅拌介质初始流速y,通过图B3确定单位流量的耗功。
4用搅拌介质初始流速y乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。
5用搅拌机的流量乘以单位流量的功耗,再乘以污泥校正系数和池型校正系数,即可得出整池介质所需的功率。




运行工况:

南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图15


低速推流系列:

 南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图16








半成品图:

配件图:

成品图:

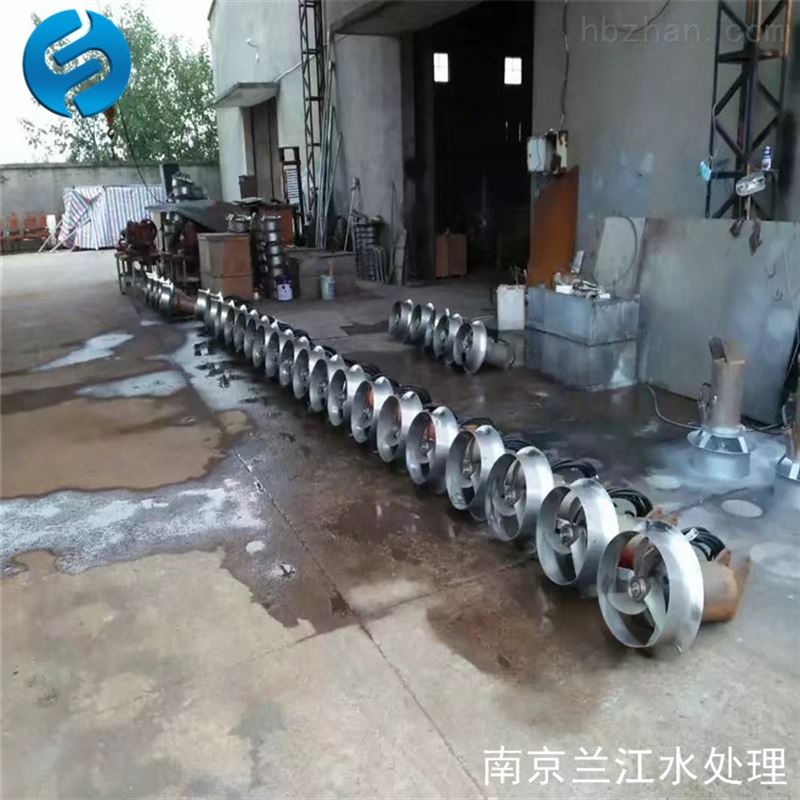

发货图:

现场安装图:

南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图21

够前须知:

 南京兰江QJB3/8-400/3-740污水厂潜水搅拌机,调节池潜水搅拌机示例图22
