浮筒搅拌机可调节

产品介绍

悬浮式潜水搅拌机的特点是：浮动定位，安装方便，可在不中断工艺运行的状态下自由布置和移动；可直接在氧化塘、河道、养鱼池等大面积水域中使用，无基建；TYJBG潜水浮动式搅拌机与QJB潜水搅拌机除增加了浮圈外，其主机结构、性能参数、外形尺寸*相同。结构紧凑，体积小，重量轻，操作维护简单、安装方便快捷、使用寿命长。

悬浮式潜水搅拌机是将原QJB潜水搅拌机（电机为潜水电机）靠自重在池底定位的安装形式改为利用安装支架并靠浮圈悬吊在水中浮动的安装形式。现QJB型潜水搅拌机这种安装形式须有坚硬的基础或平台作支撑，经过改进设计后的悬浮式潜水搅拌机除了在混凝土建的硬基础池子中工作，还适合在如氧化塘、养鱼池、景观湖、污水渠、河道等软基础环境下工作，从而经改进后设计的悬浮式潜水搅拌机则使安装更便捷、省时、省工，并扩展了潜水搅拌的使用范围 ，解决搅拌死角问题。

产品介绍：

摆线针轮减速机是一种采用少齿差行星传动原理的新颖传动装置。其传动过程为：在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与真齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

产品特点与主要结构:

1、高速比和较高的效率
单级传动，就能达到1：87的减速比，效率90%以上，如果采用多级传动，减速比更大。

2、结构紧凑体积小
由于采用了行星传动原理，输入轴与输出轴在同一心线上，使其机型获得尽可能小的尺寸。

3、运动平稳噪声低
摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和噪声限制在***小程度。

4、使用可靠、寿命长
因主要零件采用高碳铬钢材料，经淬火处理，获得高强度，并且部分传动接触采用了滚动摩擦，所以经久耐用寿命长。

5、设计合理、维修方便
容易分解安装，零件个数以及简单的润滑，使摆线轮减速机深受用户的信赖。

如克环保 玻璃钢浮筒搅拌机产品特点：

⒈紊流面积大，作用区域广，搅拌温和、均匀，不会对活性污泥的絮状结构和菌胶团产生破坏作用。

⒉水流采用垂直大循环的流动方案，适用于较深的圆型或方型水池，搅拌污泥充分，辐射面积可达100~800平方米。

⒊搅拌机的动力为潜水电机，应用时潜入液下工作，不仅冷却条件好，适用深度范围广，而且不会产生噪声等二次污染。

⒋潜水电机的主密封为两道独立机械密封，磨擦付材质为耐腐蚀、耐磨损的合金与碳化硅，所有紧固件均为不锈钢材质。

⒌电机绕组为F级绝缘，防护等级为IP68，配置泄漏检测、绕组过热等保护功能，使产品使用更加安全稳定。

⒍可采取多种安装形势。采用浮动式安装时，可随时移动工作位置，方便灵活；可进行集中自动控制，也可以单机运行，管理方便。

浮筒搅拌机可调节​适用范围和适用条件：

可广泛用于石油、化工、印染、制革、医药、食品、造纸、纺织、等行业废水和城市生活污水的处理。

介质温度~0℃-40℃

介质PH值~5-9

介质密度不超过1150Kg/m3；

设备通过纤维物有限，应避免塑料编织物、金属线、柴棒等杂物进入池中。

潜水电机必须全部潜入水中工作，不能在易燃易爆和强腐蚀的环境中工作

安装调试：浮筒搅拌机可调节

中高速搅拌机的安装

⑴.将四只浮筒包箍分别紧固在浮箱四边的中间位置，然后将固定用钢丝绳的一端用卸扣连接在包箍上的耳环上。安装时应根据现场情况，准备四根足够长且牢固的绳索，分别拴牢钢丝绳的另一端。

⑵.潜水搅拌机电缆线应固定在一根钢丝绳上，顺延到岸边接入电控柜。

⑶. 检查电机的旋转方向。在潜水搅拌机初次安装启动前，或每次重新安装后，都应检查旋转方向。检查方法是：瞬间启动潜水搅拌机，观察叶轮旋转方向与标牌指示的方向一致。如果旋转方向不一致，只需交换三相中任意两相线的位置即可。如果是多台潜水搅拌机连在同一台控制箱或端子上，各台潜水搅拌机必须单独进行检查。

⑷.用吊具拴牢浮筒注意平衡，不能直接吊在包箍耳环。用起吊设备将整机徐徐吊起，慢慢放入池水中，解开吊具，用蝇索将其轻轻的拉到池中位置，浮筒以四角对四池边的菱形位置摆放。然后把钢丝绳微微拉紧，目测对边的两根钢丝绳在一条直线上，四根钢丝绳所形成的两条直线交叉垂直且与浮筒四边成垂直状，沿着钢丝绳的方向，在池壁顶端坚固位置钻孔，用膨胀螺栓将地桩固定好，调整四边钢丝绳长度，注意考虑水位可能下降的幅度，放出足够的余量，夹好夹头，用卸扣固定在地桩上。在整吊装过程中，始终要注意保护电缆，决不允许用潜水搅拌机电缆起吊、悬挂搅拌机。

低速搅拌机安装：

安装叶浆时，按照轮毂和叶浆的吻合面安装，叶浆的尖角一定是超出主机轮毂。其余安装步骤与中高速搅拌机的安装步骤一致。

注意！叶轮不能在水下反转，否则会给主机和叶片造成严重损坏！

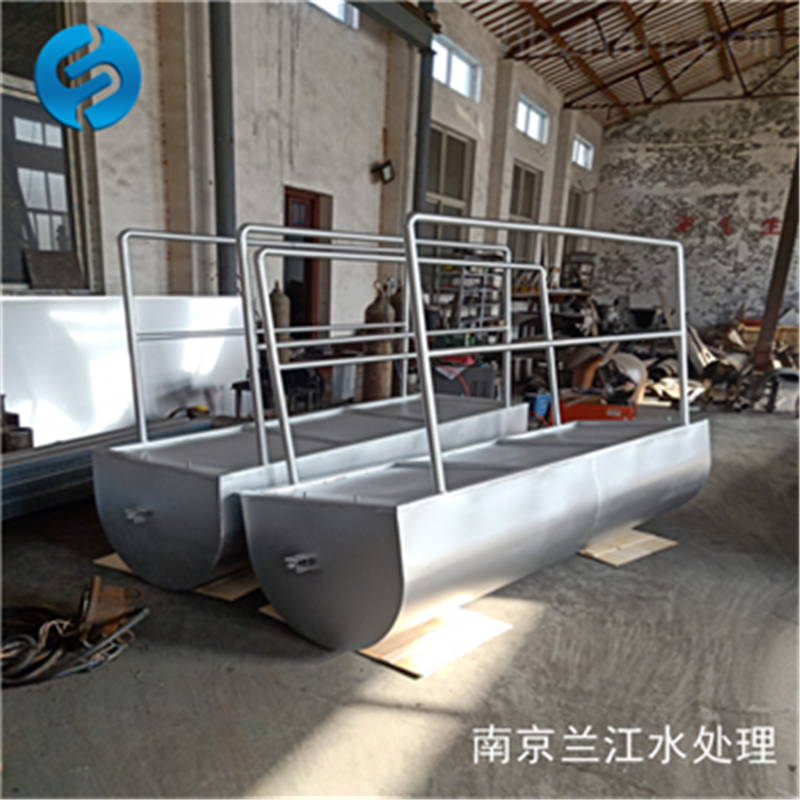

半成品图：

配件图：

成品图：

发货图：

现场安装图：
