QJB1.5/4-1400/2-56卧式低速推流搅拌机

简要描述:

QJB1.5/4-1400/2-56卧式低速推流搅拌机 低速潜水推进器材质:叶浆采用进口聚氨酯材料,电机壳铸铁,NSK优质轴承,具体情况可根据客户要求定做产品!低速推流器是我公司在吸收*技术的基础上研制开发的

分享到: 1
在线留言
QJB1.5/4-1400/2-56卧式低速推流搅拌机

产品信息

  名称:潜水低速推流搅拌机

  品牌:南京兰江

  型号: QDT2.2/4-1800/2-42P



  材质:机壳铸铁,叶轮聚氨酯/玻璃钢,摆线针轮减速机

  低速推进器 用途

  混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中,搅拌含有悬浮物的液体;污水、废水、污泥水的混合和均匀;稠化过程;污泥脱水过程;传热优化;污水池清洁;防止颗粒在池壁和池底的凝结、沉淀;去除悬浮物;创建水流等。

  产品特点 QJB1.5/4-1400/2-56卧式低速推流搅拌机

  1 结构紧凑、操作维修简单、安装检修方便、使用寿命长;

  2 叶轮具有比较佳的水力设计结构,工作效率高,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞;3 与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀;

  4 电机绕组绝缘等级F 级,防护等级为IP68,选用优质轴承和电机防凝露装置,使电机的工作更安全;

  5 两道机械密封;QJB1.5/4-1400/2-56卧式低速推流搅拌机

  适用范围及低速推进器注意事项

  低速推进器在下列条件下应能正常连续运行:

  1 比较高介质温度不超过40°C;

  2 介质的PH 值在5~9 间;

  3 液体密度不超过1150kg/m3;

  4 长期潜水运行,潜水深度一般不超过20m。

  低速推进器必需*潜入水中工作;不能在易燃易爆或有强腐蚀性液体的环境中工作;钢膨胀螺栓须按要求固定,安装完毕后,必须将电缆拉紧固定好.

  潜水推流器选型时,浆叶直径超过2M,建议使用齿轮箱减速机。

  低速推进器选型的时候要确定池里水的密度和酸碱度,不能超过我们额定的参数以外,如超过了,就不能在这样的环境下使用,这样会导致电机超负荷,使电机烧毁

  电缆线也同样如此,电缆表面不能破损,如有破损应立即关闭电源更换电缆,不及时更换,水可以由破损电缆处流向电机内部,也会使电机烧毁。

  低速推进器结构图



  低速潜水推进器材质:叶浆采用进口聚氨酯材料,电机壳铸铁,NSK优质轴承,具体情况可根据客户要求定做产品!低速推流器是我公司在吸收*技术的基础上研制开发的,技术起点高,节能显著,安全性强,该类产品以其*的功能,可靠的质量受到了广大用户的欢迎和好评,已被许多用户选为替代进口产品。。

  QJB型潜水推进搅拌器配件

QJB型潜水推进搅拌器配件

  1、每500立方米容积用1KW功率转距要达到60Nm以上,经过实际检验收到效果较好。有的小叶轮快转速则不能达到此效果。

  2、圆型池,跑道型池,环型池可以减少10%功率,方型池,长方形池,三角形池则必须增加10%功率?池型越大功率相对可以减小。?

  3、介质密度每增加10%则功率必须增加30%。

  4、方形池、长方形池还可以在叶轮大小、螺旋角、安装位置、进出水口位置等方面来考虑做到无死?角或小死角。?

  5、有关流速的问题,有许多推流用搅拌机,则必须提供原来流速、池型截面、长度等相关数据及要?求达到的流速。本公司就能提供相应的产品。这是一个比较复杂的过程。有关选型问题请与供应。?

  6、安装高度:

  (1)叶轮直径1米以下池底至搅拌机中心X=叶轮半径+0.7米。?

  (2)叶轮直径1米以上按半径+1米计算。?



  (3)可根据池深适当提高或降低安装高度。

  低速推进器性能参数:

  冲压式潜水搅拌机:

冲压式潜水搅拌机参数

  潜水搅拌机外形尺寸:

潜水搅拌机外形尺寸

  低速推进器安装 :



  当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平卖弄内可绕导杆旋转的比较大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定,无需预留孔。安装系统二用导向钢绳替代导杆,具有运输方便,现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。<><4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平卖弄内可绕导杆旋转的比较大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定,无需预留孔。安装系统二用导向钢绳替代导杆,具有运输方便,现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

  安装注意事项

  ◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;

  ◎吊钩在起吊潜水搅拌机时,叶轮端较水平面应上仰5°-10°



  ◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

QJB型潜水推进搅拌器安装系统

QJB型潜水推进搅拌器运行波态

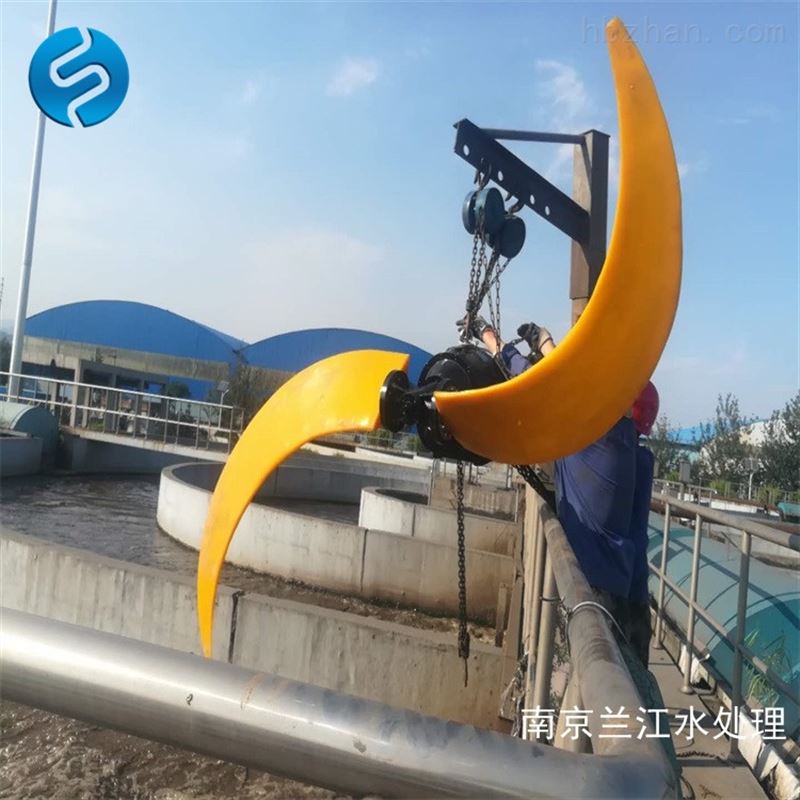

  潜水搅拌机现场安装效果图:

潜水搅拌机现场运行效果图
