竖轴式波轮搅拌机

简要描述:

竖轴式波轮搅拌机:其叶轮结构由导流体、搅拌叶片及传动轴等组成。双曲面搅拌机的叶轮采用先进的成型工艺,表面光滑,线型及流态完美,具有强度高、耐腐蚀的特性,同时阻力小,效率高。

分享到: 1
在线留言
竖轴式波轮搅拌机




竖轴式波轮搅拌机产品简介



      双曲面搅拌机的叶轮采用先进的成型工艺,表面光滑,线型及流态完美,具有强度高、耐腐蚀的特性,同时阻力小,效率高。采用干式安装,配套的电机及减速机置于液体的上方,不接触液体,水下无易损件,具有较长的使用寿命,是各种液体搅拌的理想设备。



竖轴式波轮搅拌机工作原理:

    JBQ型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构,其独特的叶轮结构设计,大限度地将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体;为了迎合水体流动,设计从叶轮的中心进水,这一方面减少了进水紊流,另一方面保证了液体对叶轮表面的压力均匀,从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片,借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能,液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动,在池壁的反射作用下,形成自上而下地循环水流,故可获得在轴向(y)和径向(x)方向的交叉水流(如双曲面流态图)。

    正是由于JBQ型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点,其工作位置决定了它对悬浮物的防沉降作用是直接的,在工作中可获得理想的搅拌效果,能有效地消除搅拌死角。较大的比表面积可获得大面积的水体交换。

undefined



应用范围:

    它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合,尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。



其叶轮结构由导流体、搅拌叶片及传动轴等组成。



安装

1、桥架应校正水平,半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠。

2、将减震座平放在桥架规定位置,校正水平后与桥架连接固定。

 3、减速电机安装在减震座上,并连接固定。

4、将叶轮与搅拌轴法兰用螺栓连接并紧固。

5、将叶轮与搅拌轴放入池内,搅拌轴与减速机输出轴连接并紧固。

6、搅拌机安装后,搅拌轴须与水平面垂直。垂直偏差小于1/1000,且不超过5mm。

7、安装完毕后,拆下电机尾罩,用手转动风机叶片,检查搅拌机转动是否灵活、正常。搅拌轴摆动偏差应小于3/1000。

8、接通电源后,点动观察搅拌轴转动方向,从上往下看正确转动方向为逆时针旋转。若反之,则任意调换2根电源接线位置。

9、电气设备安装必须按蓝宝石有关规程及安全规程操作。

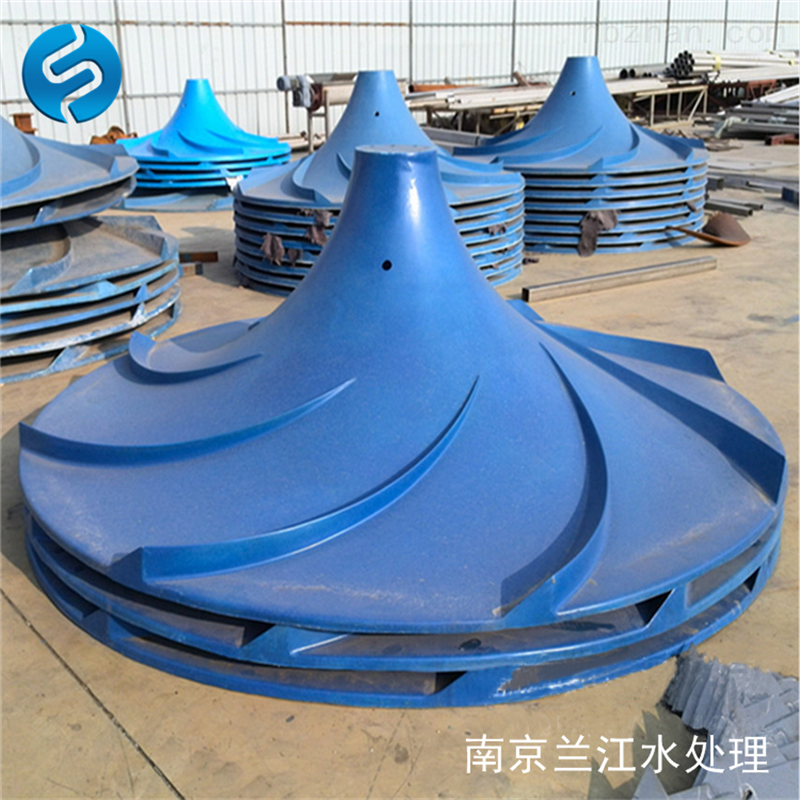

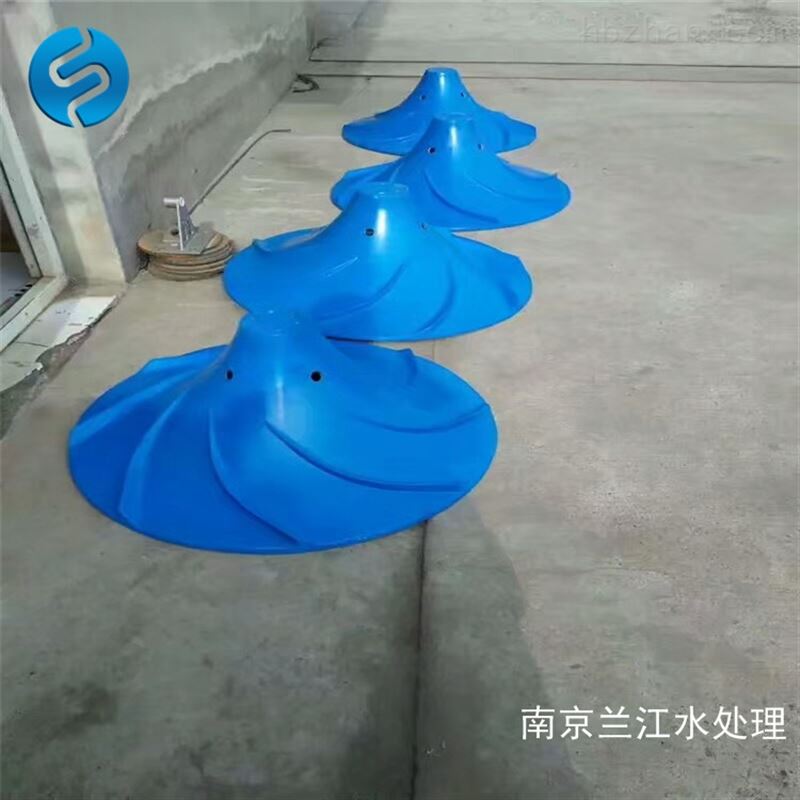

产品实拍图
