QJB潜水搅拌机厂家选型报价

简要描述:

本公司目前主要产品有:潜水搅拌机系列:QJB潜水搅拌机,双曲面搅拌机,QJB-W污泥回流泵,浆式(框式)搅拌机。潜水曝气机系列:射流曝气机,离心曝气机,立式表曝机,浮筒搅拌曝气机,深水曝气机。拦污输送系列:机械格栅,无轴螺旋输送机,螺旋压榨机,QJB潜水搅拌机厂家选型报价

分享到: 1
在线留言
QJB潜水搅拌机厂家选型报价

南京兰江潜水搅拌机耗能低.效率高.便于维护.潜水搅拌机100 满意叶轮制造进度高.推力大.潜水搅拌机寿命长.安全可靠

QJB潜水搅拌机厂家选型报价

【QJB型潜水搅拌机】产品简介:

   QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。
  混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体;
  低速推流系列搅拌机适用于工业和城市污水处理厂曝气池,其产生低切向流的强力水流,可用于循环及硝化、脱氮和除磷阶段创建水流等。

【QJB型潜水搅拌机】型号意义:



undefined
QJB潜水搅拌机厂家选型报价





【QJB型潜水搅拌机】用途及适用范围:

   混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
QJB(T)型潜水搅拌机
污水(废水)/活性污泥的混合
控制浓缩污泥分离
酸、碱中和及PH值调整工艺
防止颗粒在池壁和池底的凝结和沉淀
提高传热系统的效率
其它需要保持二相或三相不离分的场所 潜水搅拌机可在下列条件下正常连续运行
*介质温度不超过40℃;
*介质的PH值在5-9;
*介质密度不超过1150Kg/m3;
*长期潜水运行,潜水深度一般不超过20M。

警 告!
潜水搅拌机,须完全潜入水中工作,不能在易燃易爆和强腐蚀性的环境中工作


【QJB型潜水搅拌机】性能特点:

1、QJB型潜水搅拌机结构紧凑操作维护简单、安装检修方便、使用寿命长;
2、叶轮具有的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞;
3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀;
4、电机绕组绝缘等级为级,防护等级为IP68,选用,轴承和,有,的电机防凝露装置,使电机的工作更加安全;
5、两道机械密封材质为碳化钨-碳化钨。所有外露紧固件均为不锈钢。

【QJB型潜水搅拌机】结构图:



undefined






【QJB型潜水搅拌机】结构图:







undefined








潜水搅拌机 (24).jpg

潜水搅拌机 (2).jpg

潜水搅拌机 (25).jpg



安装系统Ⅰ





undefined




安装系统Ⅱ







undefined
















11微信图片_20180702151531

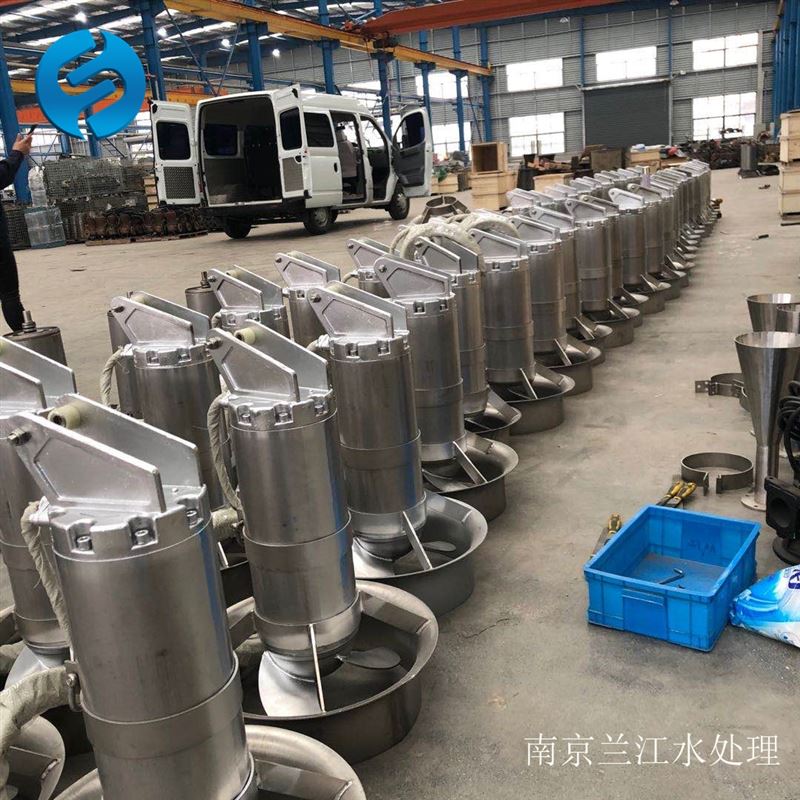

调节池搅拌机QJB2.5/8-400/3-740/S P=2.5kw  车间展示:
微信图片_20180702151549

mmexport1527034049817

调节池搅拌机QJB2.5/8-400/3-740/S P=2.5kw4610987366_1460043254

4610993166_1460043254


    性能特点:

1) 潜水推流器结构紧凑,操作维护简单,安装检修方便,使用寿命长;
2) 叶轮具有的水力设计结构,工作效率高,后掠式叶片具有自洁功能,可防止杂物缠绕、堵塞;
3) 与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀;

特点:

结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音.


适用范围:

1)搅拌机在下列条件下应能正常连续运行
2)海拔不超过1000m;
3)介质温度不超过40 C;
4)介质的PH值在5-9之间;
5)液体密度不超过1150kg/m3;
6)长期潜水运行,潜水深度一般不超过20m



undefined

undefined

undefined





【QJB型潜水搅拌机】结构特点:

混合搅拌系列产品选用多极电机,采用直联式结构,能耗低,效率高;叶轮通过精铸或冲压成型,精度高,推力大,外型美观流畅,结构紧凑。
  低速推流系列产品采用摆线针轮减速机,配备功率小,转速低,叶轮直径大,服务面积广。叶轮由聚胺脂材料和铝合金铸成,强度高,耐腐蚀性强,除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
潜水搅拌机的电机绕组为F级绝缘,防护等级为IP68。在污水厂的曝气系统中配合使用,可使系统能耗大大降低,且充氧量明显提高,能有效的防止沉淀。根据工艺要求,直联式潜水搅拌可配用导流罩。

【QJB型潜水搅拌机】性能参数:



功率

电流

直径

转速

推力

重量

kW

A

mm

r/min

N

kg

潜水搅拌机

QJB0.85/8-260/3-740C

0.85

3.2

260

740

165

65

QJB1.5/6-260/3-980C

1.5

4

260

980

300

65

QJB2.2/8-320/3-740C

2.2

5.9

320

740

320

70

QJB4/6-320/3-960C

4

10.3

320

960

610

70

QJB5.5/8-640/3-232C

5.5

13.5

640

232

1200

184

QJB7.5/6-640/3-303C

7.5

17.5

640

303

2400

229

QJB11/6-790/3-303C

11

25.4

790

303

3500

389

QJB15/6-790/3-368C

15

34.5

790

303

4000

389

QJB1.5/8-400/3-740S

1.5

5.4

400

740

600

70

QJB2.5/8-400/3-740S

2.5

9

400

740

800

70

QJB4/12-620/3-480S

4

14

620

480

1400

184

QJB4/6-400/3-980S

4

12

400

980

1200

73

QJB5/12-620/3-480S

5

18.2

620

480

1800

184

QJB7.5/12-620/3-480S

7

27

620

480

2600

229

QJB10/12-620/3-480S

10

32

620

480

3300

229

潜水搅拌机在额定电压380V,频率为50Hz,绕组绝缘等级F级,防护等级IP68,工作制式Ⅰ条件下。

【QJB型潜水搅拌机】流速图:



undefined




以上流速场是在清水中,边界水流速度为V=0.1m/s工况下。

【QJB型潜水搅拌机】选型注意事项:

为保证潜水搅拌机取得运行效果,请使用方提供如下资料;
运用目的;
池型及尺寸,包括水深;
搅拌介质的特性,包括粘度、密度、温度、及固体物含量等。

【QJB型潜水搅拌机】安装示意图:

安装系统Ⅰ





undefined




安装系统Ⅱ







undefined
