格栅清污机 GSHZ-700

产品简介

公司专业生产(供应)销售机械格栅除污机系列产品的厂家,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营机械格栅除污机系列多年经验..

产品型号：

更新时间：2025-12-06

厂商性质：生产厂家

访问量：2783

产品咨询 15996328907

产品分类

PRODUCT CLASSIFICATION

机械格栅机

格栅机人工格栅固液分离机转鼓式细格栅阶梯式格栅提篮格栅清污机耙齿机械格栅格栅除污机 GSHZ回转格栅 GSHP回转耙式格栅除污机

详细介绍在线留言

回转式格栅除污机技术性能描述

1．供货范围

我方成套提供装配完整的格栅除污机及安全、有效运行所需的附件：

·驱动装置（电机、减速机）

·链条

·耙齿

·回转轴

·链轮

·导轮

·支撑架体

·清渣机构

·所有联接附件、二次埋件、地脚螺栓

2．主要技术参数：

设备名称	回转式格栅除污机
型号	GSHZ-1100×7.5
数量（台）	2
格栅间隙（mm）	20
渠宽（mm）	1100
渠深（m）	7.5
有效栅宽（mm）	900
安装角度	70°
功率	1.5KW
电机防护等级	IP55
绝缘等级	F级
电源	380V /50HZ/三相

3．用途

该机型为链传动耙齿回转式机械格栅除污机，适用于污水和雨水泵站及污水处理厂, 拦截和去除污水中较大杂质、漂浮物和悬浮物，减轻后续工序负荷。

4．构造及工作过程

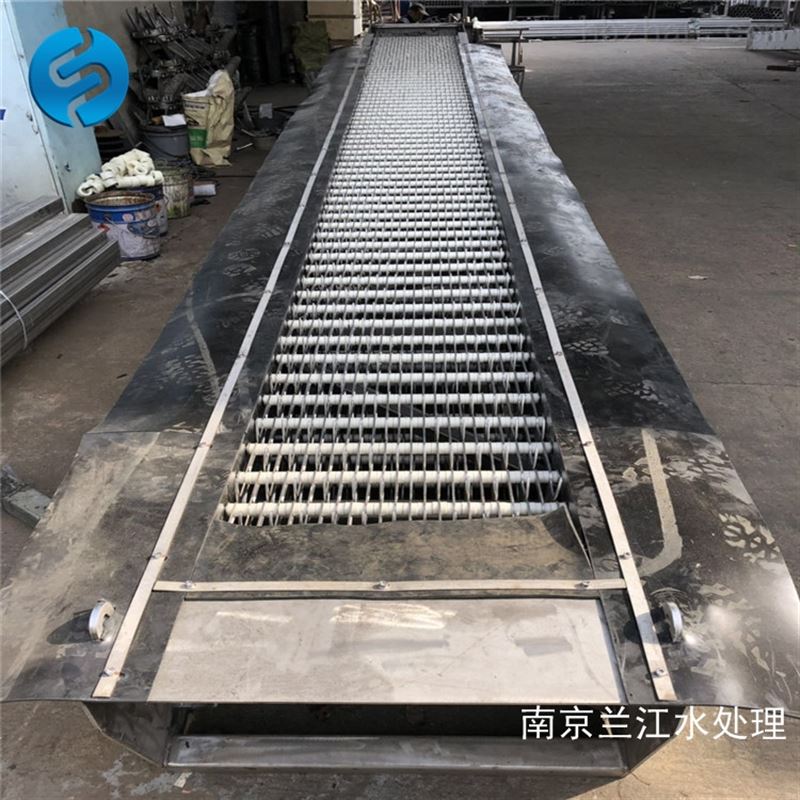

回转式格栅除污机是由若干耙齿装配在回转链上，随着链条做回转运动，将栅前拦截的污物带出水面，并随着链条的回转运动将污物自卸到格栅后的输送机中，液体则通过耙齿间形成的栅隙流过去，整个工作状态连续进行。

5．本公司产品特点

（1）结构紧凑，整机性能好，通水面积大，运行稳定可靠。

（2）操作简单，清污效果好，效率高，寿命长。

（3）维修方便，栅体水下部分无固定螺丝。

（4）格栅回转循环、捞渣、除污工作实行全自动控制。

（5）具有自动、点动、急停、切断等控制功能，便利运行与维护保养。

（6）每台清污机配置一套控制箱（户内）,电气元件全部采用产品，并可根据用户要求预留PLC接口。

（7）具有机械、电气双重过载保护装置。

A．机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。

B．电气保护：在电气设计中设有过流保护，保证在设备出现故障后能有效地保护电机不被烧坏。

（8）清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。

（9）驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；

（10）在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；

（11）当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。

（12）设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。

（13）在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。

6．材质

格栅框架碳钢防腐

耙齿不锈钢（SS304）

传动部件不锈钢（SS304）

7．验收标准

设计、制造、试验及验收均执行建设部行业标准CJ/T3848-1995〔平面格栅除污机〕。

8．其他技术说明

8.1出厂检测与验收

每台设备经检查试验合格,并附有产品合格证、使用维护说明书、外购件的质保书和合格证。

设备出厂前，在厂内进行整机空载试运转，检验项目应包括：外观检查、各种材料的检验、齿耙额定载荷的检测、链条各链板与销轴的连接检查、机座的焊接和紧固件连接的检查、噪声的检测、以及其他项目的检测。

产品出厂前检验由买方派员到加工现场参加检测和验收。我方于试验前7天通知买方派代表。

8.2现场安装与验收

8.2.1设备到现场后，我方的技术代表到工作现场负责安装。

8.2.2在全部设备安装后，我方负责进行运行调试和现场测试，并进行工作现场培训。调试后，清污机空转试验不少于4小时。测试内容及测试结果满足标书的各项技术要求，并得到买方的认可。测试记录交予买方。如测试结果不符合要求，我方负责免费更换。现场测量工具由我方自备。

8.3铭牌与标志

铭牌固定在明显的位置。铭牌内容如下：

设备名称、设备型号、主要技术参数、电机功率、电压等级、出厂日期、出厂编号等。

铭牌装在设备合适、显著的位置上。

8.4 运输、包装

我方保证运输过程中设备均有牢固的包装，防腐层不会损坏，确保设备安全到达交货地点。

8.5耗材和工具

我方提供设备中必要的随机耗材、工具，并按质保期内的用量列出耗材的名称、数量，并按此内容供货。
